RE外環旋轉型交叉滾子軸承

瀏覽次數：6828次

所屬分類：交叉滾子軸承

發布日期：2021-07-14 09:45:06

咨詢熱線：13503790601 在線留言

產品介紹尺寸參數 應用領域

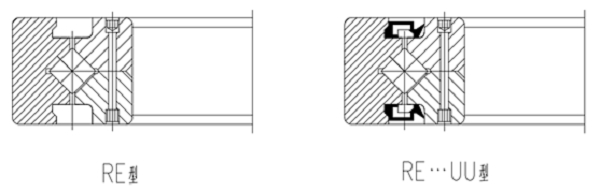

RE系列交叉滾子軸承結構圖

普瑞斯精密交叉圓柱滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，結構緊湊，可同時承受徑向載荷、雙向推力載荷以及傾覆力矩。同時具有高剛性，所以適用于工業用機器人的關節部位或旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部位、精密旋轉工作臺、醫療機器、計量器、IC制造裝置等設備。

普瑞斯精密交叉滾子軸承有帶保持架、帶間隔保持器和滿裝滾子三種結構形式，其中帶保持架、帶間隔保持器的適用于摩擦力矩小轉速高的工況，滿裝滾子的適用于低速重載的工況。

RE外環旋轉型交叉滾子軸承的主要尺寸與RB系列相同，其結構是內圏可分離，外圏一體設計，適合用于要求外圈旋轉精度高的部位。RE外環旋轉型交叉滾子軸承有RE（開式）和RE...UU（雙端面密封）兩種結構類型。

交叉滾子軸承是一種帶內圈分割和旋轉外圈的特殊類型的軸承。由于分割的內環或外環在裝入滾柱和間隔保持器后，與交叉滾子軸環固定在一起以防止彼此分離，因此易于安裝交叉滾子軸環。

RE外環旋轉型交叉滾子軸承的主要尺寸與RB系列相同，其結構是內圈分兩半，外圈一體設計，適合用于要求外圈旋轉精度高的部位。RE系列有RE（開式）和RE...UU（雙端面密封）兩種結構類型。我們的技術部門會協助您進行選型及咨詢，請聯系：135 0379 0601（微信同號）。

RE外環旋轉型交叉滾子軸承

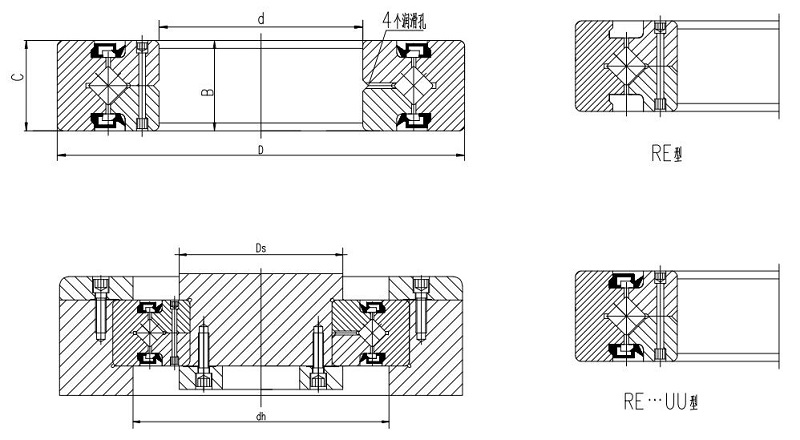

RE外環旋轉型交叉滾子軸承型號尺寸及技術參數

軸徑 mm	公稱型號	主要尺寸 mm					安裝尺寸mm		基本額定載荷（徑向）		質量
		內徑 d	外徑 D	寬度 B	r_min	滾柱節圓直徑 dp	S	h	動C kN	靜kN	kg
20	RE2008	20	36	8	0.5	29	23.5	30.5	3.23	3.1	0.04
25	RE2508	25	41	8	0.5	34	28.5	35.5	3.63	3.83	0.05
30	RE3010	30	55	10	0.6	43.5	37	47	7.35	8.36	0.12
35	RE3510	35	60	10	0.6	48.5	41	51.5	7.64	9.12	0.13
40	RE4010	40	65	10	0.6	53.5	47.5	58	8.33	10.6	0.16
45	RE4510	45	70	10	0.6	58.5	51	61.5	8.62	11.3	0.17
50	RE5013	50	80	13	0.6	66	57.5	72	16.7	20.9	0.27
60	RE6013	60	90	13	0.6	76	68	82	18	24.3	0.3
70	RE7013	70	100	13	0.6	86	78	92	19.4	27.7	0.35
80	RE8016	80	120	16	0.6	101.4	91	111	30.1	42.1	0.7
90	RE9016	90	130	16	1	112	98	118	31.4	45.3	0.75
100	RE10016	100	140	16	1	121.1	109	129	31.7	48.6	0.83
100	RE10020	100	150	20	1	127	113	133	33.1	50.9	1.45
110	RE11012	110	135	12	0.6	123.3	117	127	12.5	24.1	0.4
110	RE11015	110	145	15	0.6	129	122	136	23.7	41.5	0.75
110	RE11020	110	160	20	1	137	120	140	34	54	1.56
120	RE12016	120	150	16	0.6	136	127	141	24.2	43.2	0.72
120	RE12025	120	180	25	1.5	152	133	164	66.9	100	2.62
130	RE13015	130	160	15	0.6	146	137	152	25	46.7	0.72
130	RE13025	130	190	25	1.5	162	143	174	69.5	107	2.82

注：普瑞斯同時也提供附帶密封圈的RE...UU型。

軸徑 mm	公稱型號	主要尺寸 mm					安裝尺寸mm		基本額定載荷（徑向）		質量
		內徑 d	外徑 D	寬度 B	r_min	滾柱節圓直徑 dp	S	h	動C kN	靜kN	kg
140	RE14016	140	175	16	1	160	147	162	25.9	50.1	1
140	RE14025	140	200	25	1.5	172	154	185	74.8	121	2.96
150	RE15013	150	180	13	0.6	166	158	172	27	53.5	0.68
150	RE15025	150	210	25	1.5	182	164	194	76.8	128	3.16
150	RE15030	150	230	30	1.5	192	173	210	100	156	5.3
160	RE16025	160	220	25	1.5	192	173	204	81.7	135	3.14
170	RE17020	170	220	20	1.5	196.1	184	198	29	62.1	2.21
180	RE18025	180	240	25	1.5	210	195	225	84	143	3.44
190	RE19025	190	240	25	1	219	202	222	41.7	82.9	2.99
200	RE20025	200	260	25	2	230	215	245	84.2	157	4
200	RE20030	200	280	30	2	240	221	258	114	200	6.7
200	RE20035	200	295	35	2	247.7	225	270	151	252	9.6
220	RE22025	220	280	25	2	250.1	235	265	92.3	171	4.1
240	RE24025	240	300	25	2.5	272.5	256	281	68.3	145	4.5
250	RE25025	250	310	25	2.5	280.9	268	293	69.3	150	5
250	RE25030	250	330	30	2.5	287.5	269	306	126	244	8.1
250	RE25040	250	355	40	2.5	300.7	275	326	195	348	14.8
300	RE30025	300	360	25	2.5	322	319	344	75.5	178	5.9
300	RE30035	300	395	35	2.5	345	322	368	183	367	13.4
300	RE30040	300	405	40	2.5	351.6	326	377	212	409	17.2
350	RE35020	350	400	20	2.5	376.6	363	383	54.1	143	3.9
400	RE40035	400	480	35	2.5	440.3	422	459	156	370	14.5
400	RE40040	400	510	40	2.5	453.4	428	479	241	531	23.5
450	RE45025	450	500	25	1	476.6	464	484	61.7	182	6.6
500	RE50025	500	550	25	1	526.6	514	534	65.5	201	7.3
500	RE50040	500	600	40	2.5	548.8	526	572	239	607	26
500	RE50050	500	625	50	2.5	561.6	536	587	267	653	41.7
600	RE60040	600	700	40	3	650	627	673	264	721	29
