CRBH高剛性型十字交叉滾子軸承

瀏覽次數：6332次

所屬分類：交叉滾子軸承

發布日期：2021-07-14 09:45:31

咨詢熱線：13503790601 在線留言

產品介紹尺寸參數 應用領域

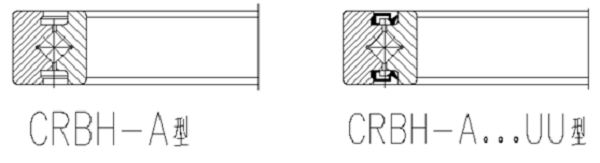

CRBH-A交叉滾子軸承結構圖

CRBH高剛性型十字交叉滾子軸承產品介紹
　　CRBH高剛性型十字交叉滾子軸承內、外圈都是一體結構，適用于外圈和內圈旋轉。CRBH-A系列有CRBH.A（開式）和 RBH.AUU(雙端面密封）兩神結構類型。
　　普瑞斯精密十字交叉滾子軸承有帶保持架、帶間隔保持器和滿裝滾子三種結構形式，其中帶保持架、帶間隔保持器的適用于摩擦力矩小轉速高的工況，滿裝滾子的適用于低速重載的工況。
　　普瑞斯精密CRBH高剛性型十字交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，結構緊湊，可同時承受徑向載荷、雙向推力載荷以及傾覆力矩。同時具有高剛性，所以適用于工業用機器人的關節部位或旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部位、精密旋轉工作臺、醫療機器、計量器、IC制造裝置等設備。

高剛性形交叉滾子軸承V的內外圈均為一體結構（非剖分），不易產生安裝誤差等，高精度、高剛性。而且，滾子和滾子之間裝有分離器，旋轉順暢，也適合轉速較高的用途。此款軸承被廣泛用于需要小型高剛性和高旋轉精度的產業用機器人，機床及醫療設備等的旋轉部。也制作不銹鋼軸承和內外圈設有安裝孔的軸承.我們的技術部門會協助您進行選型及咨詢，請聯系：135 0379 0601（微信同號）。

CRBH高剛性型十字交叉滾子軸承

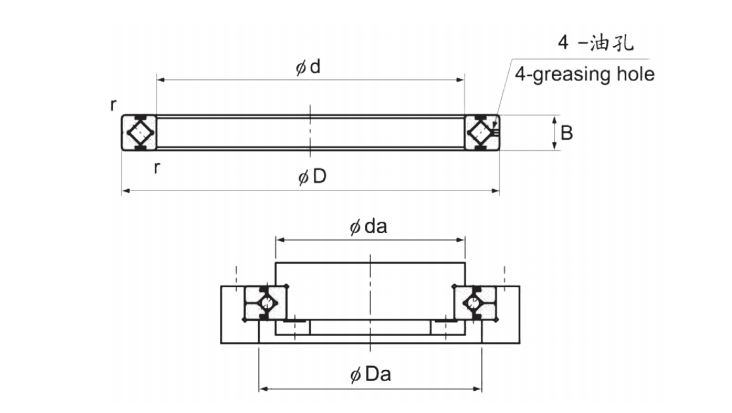

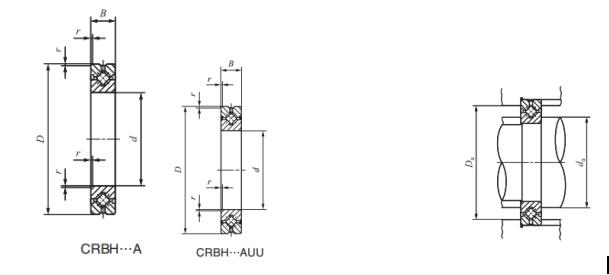

CRBH高剛性型十字交叉滾子軸承型號尺寸與技術參數

軸徑 mm	公稱型號	主要尺寸 mm					安裝尺寸mm		基本額定載荷（徑向）		質量
		內徑 d	外徑 D	寬度 B	r_min	滾柱節圓直徑 dp			動C kN	靜 kN	kg
20	CRBH208A	20	36	8	0.3	27.5	24	31	2.91	2.43	0.04
25	CRBH258A	25	41	8	0.3	32.5	29	36	3.12	2.81	0.05
30	CRBH3010A	30	55	10	0.3	42.5	36.5	48.5	7.6	8.37	0.12
35	CRBH3510A	35	60	10	0.3	47.5	41.5	53.5	7.9	9.13	0.13
40	CRBH4010A	40	65	10	0.3	52.5	46.5	58.5	8.61	10.6	0.15
45	CRBH4510A	45	70	10	0.3	57.5	51.5	63.5	8.86	11.3	0.16
50	CRBH5013A	50	80	13	0.6	65	56	74	17.3	20.9	0.29
60	CRBH6013A	60	90	13	0.6	75	66	84	18.8	24.3	0.33
70	CRBH7013A	70	100	13	0.6	85	76	94	20.1	27.7	0.38
80	CRBH8016A	80	120	16	0.6	100	88	112	32.1	43.4	0.74
90	CRBH9016A	90	130	16	0.6	110	98	122	33.1	46.8	0.81
100	CRBH10020A	100	150	20	0.6	125	110	140	50.9	72.2	1.45
110	CRBH11020A	110	160	20	0.6	135	120	150	52.4	77.4	1.56
120	CRBH12025A	120	180	25	1	150	132	168	73.4	108	2.62
130	CRBH13025A	130	190	25	1	160	142	178	75.9	115	2.82
140	CRBH14025A	140	200	25	1	170	152	188	81.9	130	2.96
150	CRBH15025A	150	210	25	1	180	162	198	84.3	138	3.16
200	CRBH20025A	200	260	25	1	230	212	248	92.3	169	4.0
250	CRBH25025A	250	310	25	1.5	280	262	298	102	207	4.97
