RU附帶安裝孔型精密交叉滾子軸承產品介紹
RU附帶安裝孔型精密交叉滾子軸承由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座.另外，由于采用帶座的一體化內外圈結構，安裝時對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩.適用于外圏和內圏旋轉。

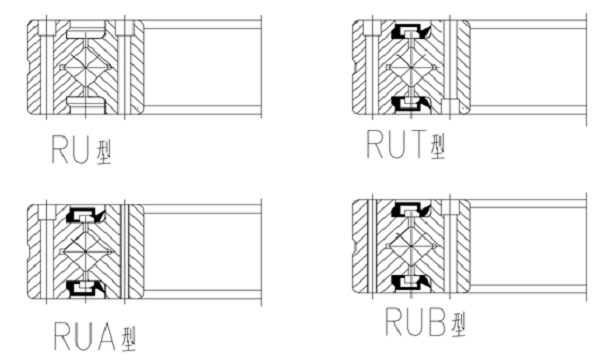

RU系列精密交叉滾子軸承有RU（開式）、RU...UU（雙端面密封）、RUT、RUA和RUB等多種結構類型，同時普瑞斯也可根據客戶的要求提供RU...（單端面密封）。
普瑞斯精密交叉圓柱滾子軸承有帶保持架、帶間隔保持器和滿裝滾子三種結構形式，其中帶保持架、帶間隔保持器的適用于摩擦力矩小轉速高的工況，滿裝滾子的適用于低速重載的工況。
應用領域
RU附帶安裝孔型精密交叉滾子軸承使用在工業機器人上時，作為工業機器人的配套軸承，交叉滾子軸承具有承受聯合載荷能力強、精度高、摩擦力矩小、重量輕、運轉平穩、旋轉精度出色等特點，多用于機器人的肘部、腕部等關節部位，所以精密交叉滾子軸承對機器人的重復定位精度、運轉平穩性、動作精確度、工作的可靠性等關鍵性能有重要的影響。
RU附帶安裝孔型精密交叉滾子軸承具有尺寸小、精度等級高、剛性高、承載負荷大和抗損壞等特點，是其運用在精密裝備中的主要原因。
其實精密交叉滾子軸承能夠運用在各行各業中，小到機器人，大到機床和航空中，普瑞斯精密交叉滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，結構緊湊，可同時承受徑向載荷、雙向推力載荷以及傾覆力矩。同時具有高剛性，所以適用于工業用機器人的關節部位或旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部位、精密旋轉工作臺、醫療機器、計量器、IC制造裝置等設備。
剛性型附帶安裝孔交叉滾子軸承的內外圈均為一體結構（非剖分），內外圈上設有安裝孔，可以輕松安裝到裝置上。而且不易受軸承座或壓板等周?chē)Y(jié)構的影響，可實現高剛性、高精度的導向功能。我們的技術部門會協助您進行選型及咨詢，請聯系：135 0379 0601（微信同號）。

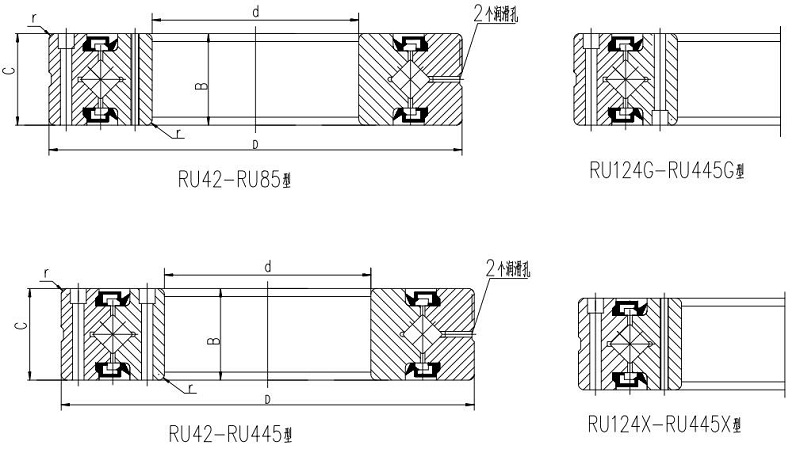

RU附帶安裝孔型精密交叉滾子軸承型號尺寸參數表
|
軸徑
mm
|
公稱型號
|
主要尺寸 mm
|
安裝尺寸mm
|
基本額定載荷
（徑向）
|
質量
|
|
內徑
d
|
外徑
D
|
寬度
B
|
rmin
|
滾柱節圓直徑
dp
|
S
|
h
|
動C
kN
|
靜kN
|
kg
|
|
10
|
RU28
|
10
|
52
|
8
|
0.3
|
27.5
|
24
|
29.5
|
2.9
|
2.4
|
0.12
|
|
20
|
RU42
|
20
|
70
|
12
|
0.6
|
41.5
|
37
|
47
|
7.35
|
8.35
|
0.29
|
|
25
|
RU53
|
25
|
80
|
12
|
0.6
|
52.5
|
46.5
|
58.5
|
8.61
|
10.6
|
0.4
|
|
35
|
RU66
|
35
|
95
|
15
|
0.6
|
66
|
59
|
74
|
17.5
|
22.3
|
0.62
|
|
55
|
RU85
|
55
|
120
|
15
|
0.6
|
85
|
79
|
93
|
20.3
|
29.5
|
1
|
|
80
|
RU124(G)
|
80
|
165
|
22
|
1
|
124
|
114
|
134
|
33.1
|
50.9
|
2.6
|
|
RU124X
|
124
|
|
90
|
RU148(G)
|
90
|
210
|
25
|
1.5
|
148
|
133
|
162
|
49.1
|
76.8
|
4.9
|
|
RU148X
|
148
|
|
115
|
RU178(G)
|
115
|
240
|
28
|
1.5
|
178
|
161
|
195
|
80.3
|
135
|
6.8
|
|
RU178X
|
178
|
|
160
|
RU228(G)
|
160
|
295
|
35
|
2
|
228
|
208
|
246
|
104
|
172
|
11.4
|
|
RU228X
|
228
|
|
210
|
RU297(G)
|
210
|
380
|
40
|
2.5
|
297
|
272
|
320
|
156
|
281
|
21.3
|
|
RU297X
|
297
|
|
350
|
RU445(G)
|
350
|
540
|
45
|
2.5
|
445
|
417
|
473
|
222
|
473
|
35.4
|
|
RU445X
|
445
|
注：普瑞斯同時也提供帶密封圈的RU…UU型。油嘴作為配件提供，外圈設有油槽并設有2個油孔，如需訂購請?jiān)谛吞?hào)末尾標注-N。

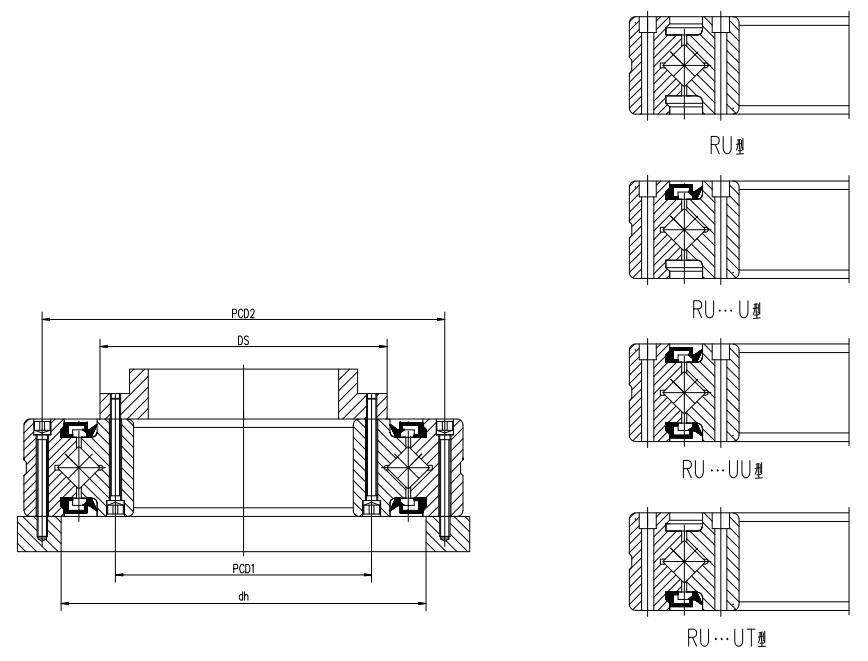

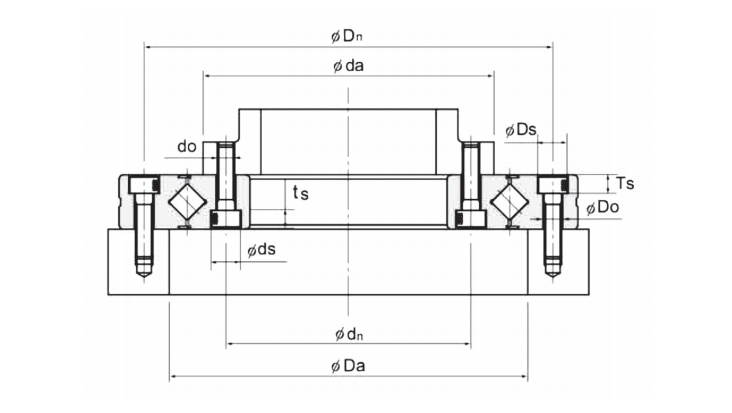

安裝尺寸表
|
安裝孔尺寸mm
|
公稱型號
|
對應IKO型號
|
|
內圈
|
外圈
|
|
|
|
PCD1
|
安裝孔
|
PCD2
|
安裝孔
|
|
|
|
16
|
4-M3通孔
|
42
|
6-Φ3.4通孔，Φ6.5沉孔深3.3
|
RU28
|
CRBF108AT
|
|
28
|
6-M3通孔
|
57
|
6-Φ3.4通孔，Φ6.5沉孔深3.3
|
RU42
|
CRBF2012AT
|
|
35
|
6-M3通孔
|
67
|
6-Φ3.4通孔，Φ6.5沉孔深3.3
|
RU53
|
CRBF2512AT
|
|
45
|
8-M4通孔
|
83
|
8-Φ4.5通孔，Φ8沉孔深4.4
|
RU66
|
CRBF3515AT
|
|
65
|
8-M5通孔
|
105
|
8-Φ5.5通孔，Φ9.5沉孔深5.4
|
RU85
|
CRBF5515AT
|
|
97
|
10-Φ5.5通孔，Φ9.5沉孔深5.4
|
148
|
10-Φ5.5通孔，Φ9.5沉孔深5.4
|
RU124(G)
RU124X
|
CRBF8022A
|
|
|
10-M5通孔
|
|
|
|
CRBF8022AT
|
|
112
|
12-Φ9通孔，Φ14沉孔深8.6
|
187
|
12-Φ9通孔，Φ14沉孔深8.6
|
RU148(G)
RU148X
|
CRBF9025A
|
|
|
12-M8通孔
|
|
|
|
CRBF9025AT
|
|
139
|
12-Φ9通孔，Φ14沉孔深8.6
|
217
|
12-Φ9通孔，Φ14沉孔深8.6
|
RU178(G)
RU178X
|
CRBF11528A
|
|
|
12-M8通孔
|
|
|
|
CRBF11528AT
|
|
184
|
12-Φ11通孔，Φ17.5沉孔深10.8
|
270
|
12-Φ11通孔，Φ17.5沉孔深10.8
|
RU228(G)
RU228X
|
|
|
|
12-M10通孔
|
|
|
|
|
|
240
|
16-Φ14通孔，Φ20沉孔深13
|
350
|
16-Φ14通孔，Φ20沉孔深13
|
RU297(G)
RU297X
|
|
|
|
16-M12通孔
|
|
|
|
|
|
385
|
24-Φ14通孔，Φ20沉孔深13
|
505
|
24-Φ14通孔，Φ20沉孔深13
|
RU445(G)
RU445X
|
|
|
|
24-M12通孔
|
|
|
|
|
RU系列交叉滾子軸承由于已進行了安裝孔的加工，就不需要固定法蘭和支撐座。另外，由于采用帶座的一體化內外圈結構，安裝時對性能幾乎沒有影響，因此能夠獲得穩定的旋轉精度和扭矩。適用于外圈和內圈旋轉。
RU系列交叉滾子軸承有RU（開式）、RU...UU（雙端面密封）、RUT、RUA和RUB等多種結構類型，同時普瑞斯也可根據客戶的要求提供RU...（單端面密封）。
